Saugiklių blokas yra esminė automobilio elektros sistemos dalis, atsakinga už įvairių komponentų apsaugą nuo elektros perkrovų ir galimų gedimų. Tinkamas supratimas apie saugiklių paskirtį ir jų priežiūrą yra labai svarbus, siekiant išvengti brangių remonto darbų ir užtikrinti saugų automobilio veikimą.
Šis vadovas skirtas išsamiai apžvelgti „Škoda Fabia" modelio automobilių saugiklių paskirtį ir reikšmes, sutelkiant dėmesį į saugiklių bloką, esantį virš akumuliatoriaus.
Saugiklių Paskirtis ir Veikimo Principas
Saugiklis yra apsauginis įtaisas, kurio pagrindinė funkcija - nutraukti elektros grandinę, kai per ją tekanti srovė viršija nustatytą saugią ribą. Tai padeda efektyviai apsaugoti brangius elektros prietaisus ir laidus nuo perkaitimo, galimo gaisro ar kitų rimtų gedimų. Kiekvienas automobilio saugiklis yra specialiai suprojektuotas taip, kad apsaugotų konkrečią elektros grandinę, pavyzdžiui, apšvietimo sistemą, garso įrangą, variklio valdymo modulį ir kitas svarbias sistemas. Saugikliai skiriasi dydžiu, spalva ir amperų (A) verte, atitinkančia jų apsaugomą grandinę.

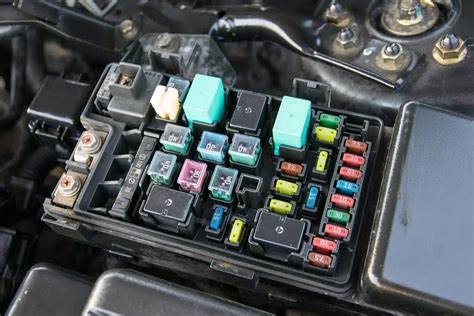

Saugiklių Dėžutės Vieta „Škoda Fabia“ Automobilyje
Konkreti „Škoda Fabia" saugiklių blokų vieta gali šiek tiek skirtis priklausomai nuo automobilio modelio ir pagaminimo metų. Tačiau, kalbant apie saugiklių bloką, esantį virš akumuliatoriaus, jį rasite po variklio dangčiu, netoli akumuliatoriaus. Paprastai šis blokas yra lengvai pasiekiamas atidarius variklio dangtį.
Be šio bloko, „Škoda Fabia" modeliuose gali būti ir papildomų saugiklių dėžučių, esančių salone - dažniausiai po prietaisų skydeliu (vairuotojo pusėje, po vairu) arba po pirštinių dėžute. Visada rekomenduojama pasitikslinti tikslią saugiklių dėžučių vietą savo automobilio savininko vadove.
Saugiklių Išdėstymo Schema ir Reikšmės
Norint tiksliai nustatyti, kuris saugiklis yra atsakingas už tam tikrą elektros grandinę, būtina naudoti saugiklių išdėstymo schemą. Ši schema paprastai būna pateikta ant saugiklių dėžutės dangtelio vidinėje pusėje arba išsamiai aprašyta automobilio savininko vadove. Schemoje nurodomas kiekvieno saugiklio numeris, jo spalva (kuri dažnai atitinka amperų vertę), ir trumpas aprašymas grandinės, kurią jis apsaugo. Pavyzdžiui, vienas saugiklis gali būti skirtas priekiniams žibintams, kitas - garso sistemai, o dar kitas - stiklo valytuvams.
Saugiklių blokas virš akumuliatoriaus dažnai apima svarbias variklio ir jo sistemų grandines. Žemiau pateikiama tipinė, tačiau nebūtinai tiksli, „Škoda Fabia" saugiklių išdėstymo schema variklio skyriaus blokui. Visada vadovaukitės savo automobilio savininko vadove pateikta schema.
Pavyzdinė Saugiklių Dėžutės Schema (Variklio Skyriuje)
| Saugiklio Numeris | Amperai (A) | Apsaugoma Grandinė |
|---|---|---|
| 1 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 2 | 10A | Elektrinis kuro siurblys |
| 3 | 15A | Degimo ritės |
| 4 | 20A | Purkštukai |
| 5 | 30A | Aušinimo ventiliatorius |
| 6 | 25A | Kondicionieriaus kompresoriaus sankaba |
| 7 | 10A | ABS siurblys |
| 8 | 15A | Priekiniai žibintai (artimosios šviesos) |
| 9 | 20A | Priekiniai žibintai (tolimosios šviesos) |
| 10 | 30A | Starteris |
Saugiklių Keitimo Procedūra
Saugiklio pakeitimas yra gana paprastas procesas, kurį dauguma vairuotojų gali atlikti savarankiškai. Svarbiausia atlikti procedūrą saugiai ir teisingai.
- Išjunkite degimą: Prieš pradėdami bet kokius darbus su saugikliais, būtinai išjunkite automobilio variklį ir visus elektros prietaisus. Tai padės išvengti elektros smūgio ar trumpojo jungimo.
- Suraskite saugiklių dėžutę: Naudodamiesi automobilio savininko vadovu, nustatykite tikslią saugiklių dėžutės, kurioje yra reikiamas saugiklis, vietą.
- Atidarykite saugiklių dėžutės dangtelį: Dažniausiai dangtelis atsidaro atkabinus specialius fiksatorius arba paspaudus tam tikrą vietą. Būkite atsargūs, kad nepažeistumėte dangtelio ar fiksatorių.
- Nustatykite perdegusį saugiklį: Vizualiai apžiūrėkite saugiklius. Jei saugiklio viduje esantis metalinis siūlas yra nutrūkęs, vadinasi, saugiklis yra perdegęs. Taip pat galite naudoti specialų saugiklių testerį tikslesniam patikrinimui.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (dažnai jo galima rasti pačioje saugiklių dėžutėje) arba nedideles replės, kad saugiai ištrauktumėte perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį, kuris privalo būti tokios pat amperų (A) vertės kaip ir perdegęs. Naudojant didesnės amperų vertės saugiklį, kyla pavojus sugadinti elektros grandinę ar net sukelti gaisrą.
- Uždarykite saugiklių dėžutės dangtelį: Įsitikinkite, kad naujas saugiklis tinkamai įstatytas, ir uždarykite saugiklių dėžutės dangtelį.
- Patikrinkite veikimą: Įjunkite automobilio degimą ir patikrinkite, ar prietaisas ar sistema, kurią saugojo pakeistas saugiklis, dabar veikia tinkamai.
2012 Skoda Fabia. Start Up, Engine, and In Depth Tour.
Dažniausiai Pasitaikantys Saugikliai ir Jų Paskirtis
„Škoda Fabia" automobiliuose, kaip ir daugelyje kitų automobilių, saugikliai yra suskirstyti pagal grandines, kurias jie apsaugo. Dažniausiai sutinkamos grandinės ir jų saugiklių paskirtis apima:
- Apšvietimas: Priekiniai ir galiniai žibintai, posūkių žibintai, salono apšvietimas, valstybinio numerio apšvietimas.
- Variklio Valdymas: Kuro siurblys, purkštukai, uždegimo sistema, ECU (variklio valdymo blokas).
- Komforto Sistemos: Centrinis užraktas, elektriniai langų kėlikliai, oro kondicionierius, šildymo sistemos valdymas.
- Saugumo Sistemos: ABS (stabdžių antiblokavimo sistema), oro pagalvės.
- Kitos Sistemos: Garso sistema, valytuvai, prietaisų skydelis.
Svarbios Pastabos ir Papildomi Patarimai
- Visada laikykite atsarginių saugiklių komplektą savo automobilyje.
- Niekada nenaudokite metalinės vielos ar kitų improvizuotų priemonių vietoj tinkamo saugiklio. Tai itin pavojinga.
- Jei pastebėjote, kad tam tikras saugiklis nuolat perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju nedelsdami kreipkitės į kvalifikuotą automobilių elektriką diagnostikai atlikti.
- Reguliariai apžiūrėkite saugiklių dėžutes ir pačius saugiklius dėl korozijos ar kitų pažeidimų.
- Saugiklių išdėstymo schema gali skirtis priklausomai nuo „Škoda Fabia" modelio (pvz., Fabia I, II, III) ir pagaminimo metų. Visada naudokite tikslią schemą savo automobiliui, kurią rasite savininko vadove.
- Kiti automobiliai, tokie kaip „Volkswagen Passat B7" ar „Audi A3", taip pat turi panašias saugiklių sistemas. Supratimas apie pagrindinius principus padės jums tapti labiau savarankišku automobilio priežiūroje.
Tinkamas „Škoda Fabia" saugiklių sistemos supratimas ir priežiūra yra būtinas norint užtikrinti saugų ir patikimą automobilio veikimą.
„Skoda Fabia" 1-os kartos (Mk1) modelis buvo gaminamas 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 ir 2007 metais su hečbeko, sedano ir universalų (Fabia Combi) kėbulais. Jame buvo montuojami benzininiai ir dyzeliniai varikliai, kurių tūris buvo 1.2, 1.4, 1.6 ir 1.9 litro. Šioje medžiagoje mes parodysime visų elektroninių valdymo blokų vietą, išsamiai aprašysime 1-os kartos „Skoda Fabia" saugiklių dėžes ir reles, taip pat paminėsime žiebtuvėlio ir priekinio stiklo apiplovimo sistemos saugiklį.
Elementų paskirtis ir skaičius mūsų schemose ir jūsų automobilyje gali skirtis ir priklauso nuo automobilio komplektacijos bei pagaminimo metų. Jei naudojate kitos kartos „Skoda Fabia", remkitės atitinkamai 2-os arba 3-os kartos aprašymu.
Turinys
- Vietos
- Salonas
- Saugiklių dėžė
- Relės dėžė
- Variklio skyrius
Vietos
Šioje lentelėje pateikiama detali visų automobilyje esančių elektroninių komponentų ir jų vietų apžvalga.
| Nr. | Pavadinimas | Aprašymas |
|---|---|---|
| 1 | Kondicionieriaus valdymo blokas | Šildytuvo valdymo skydelyje |
| 2 | Apsaugos nuo vagysčių valdymo blokas | Daugiafunkciame valdymo bloke 2 |
| 2 | Signalizacijos garsinis signalas | (^ 07/00) |
| 3 | Signalizacijos garsinis signalas | (08/00 ^) |
| 4 | Akumuliatorius | |
| 5 | Centrinio užrakto valdymo blokas | Daugiafunkciame valdymo bloke 2 |
| 6 | Diagnostikos jungtis (DLC) | Už prietaisų skydelio |
| 7 | Priekinės kairės durų valdymo blokas (centrinis užraktas / durų veidrodėliai / elektriniai langai) | |
| 8 | Priekinės dešinės durų valdymo blokas (centrinis užraktas / durų veidrodėliai / elektriniai langai) | |
| 9 | Galinės kairės durų valdymo blokas (centrinis užraktas / elektriniai langai) | |
| 10 | Galinės dešinės durų valdymo blokas (centrinis užraktas / elektriniai langai) | |
| 11 | Aušinimo ventiliatoriaus variklio valdymo blokas | Su oro kondicionieriumi |
| 12 | Saugiklių / relių dėžė prietaisų skydelyje | 1 |
| 13 | Saugiklių / relių dėžė prietaisų skydelyje | 2 |
| 14 | Saugiklių / relių dėžė variklio skyriuje | Virš akumuliatoriaus |
| 15 | Papildomas saugiklis (10A) | Navigacijos sistemos valdymo bloko gale |
| 16 | Oro kondicionieriaus / šildytuvo ventiliatoriaus valdymo modulis / ventiliatoriaus greičio reguliavimo rezistorius | Ventiliatoriaus mazge, kairėje |
| 17 | Šildytuvo valdymo blokas | Šildytuvo valdymo skydelyje - be oro kondicionieriaus |
| 18 | Garso signalas | |
| 19 | Imobilizatoriaus žiedinė antena | Šalia degimo jungiklio |
| 20 | Posūkių / avarinio signalo relė | Daugiafunkciame valdymo bloke 1 |
| 21 | Prietaisų skydelio valdymo blokas | Už prietaisų skydelio - Funkcijos: Imobilizatorius, Įspėjamieji prietaisai ir indikatoriai |
| 22 | Įspėjamasis garsinis signalas apie paliktas įjungtas lemputes | Prietaisų skydelyje |
| 23 | Daugiafunkcinis valdymo blokas 1 | Po prietaisų skydelio saugiklių/relių dėže - Funkcijos: bagažinės / galinių durelių užrakto aktuatorius, pastovaus greičio palaikymo sistema, galinio stiklo šildytuvas, garso signalas, posūkių / avarinio signalo indikatoriai, salono apšvietimas, galinio stiklo valytuvas, atbulinės eigos žibintai (mechaninė pavarų dėžė), priekinio stiklo apiplovimo sistema, priekinio stiklo valytuvai |
| 24 | Daugiafunkcinis valdymo blokas 2 | Funkcijos: Apsaugos nuo vagysčių sistema, centrinis užraktas, elektriniai / šildomi durų veidrodėliai, elektriniai langai |
| 25 | Navigacijos sistemos valdymo blokas | Navigacijos sistemos / radijo valdymo skydelyje |
| 26 | Parkavimo sistemos valdymo blokas | |
| 27 | Parkavimo sistemos garsinis signalas | Šalia salono apšvietimo lemputės |
| 28 | Vairo stiprintuvo valdymo blokas | |
| 29 | Sėdynių šildymo valdymo blokas | Po vairuotojo sėdyne |
| 30 | Sėdynių šildymo valdymo blokas | Po keleivio sėdyne |
| 31 | Šoninio smūgio jutiklis, kairėje | Po priekine sėdyne |
| 32 | Šoninio smūgio jutiklis, dešinėje | Po priekine sėdyne |
| 33 | SRS valdymo blokas | Už centrinės konsolės |
| 34 | Stoglangio valdymo blokas | Už salono apšvietimo lemputės |
| 35 | Telefono sąsajos valdymo blokas | |
| 36 | Elektroninės pavarų dėžės valdymo blokas | |
| 37 | Transporto priemonės greičio jutiklis | Pavarų dėžėje |
Salonas
Saugiklių dėžė
Ji yra prietaisų skydelio gale, po apsauginiu dangteliu. Jūsų „Škoda Fabia" saugiklių aprašymas turėtų būti aktualus.
Saugiklių dėžės schema ir paskirtis
| Nr. | Signalas | Aprašymas |
|---|---|---|
| 1 | (5A) | Stabdžių antiblokavimo sistemos (su ESP) prietaisų skydelis |
| 2 | (10A) | Stabdžių žibintai |
| 3 | (5A) | Oro kondicionierius, diagnostikos jungtis (DLC) |
| 4 | (10A) | Salono apšvietimas |
| 5 | (5A) | Durų atidarymo arba laisvai atidarytų indikatorius |
| 6 | (5A) | Priekinių žibintų diapazono valdymas |
| 7 | (5A) | Variklio valdymas, vairo stiprintuvas |
| 8 | (10A) | Vairo stiprintuvas |
| 9 | (10A) | Šildomas deguonies jutiklis |
| 10 | (5A) | S-pin, garso sistema, prietaisų skydelis |
| 11 | (5A) | Elektriniai durų veidrodėliai / šildytuvas |
| 12 | (5A) | Oro kondicionierius, oro įsiurbimo sklendės aktuatorius, navigacijos sistema, telefonas |
| 13 | (10A) | Atbulinės eigos žibintai |
| 14 | (10A) | Variklio valdymo sistema - Dyzelis |
| 15 | (10A) | Priekinio stiklo valytuvas / apiplovėjas |
| 16 | (5A) | Prietaisų skydelis |
| 17 | (5A) | Variklio valdymo sistema - Benzinas |
| 18 | (5A) | Telefonas |
| 19 | (10A) | Automatinė pavarų dėžė |
| 20 | (5A) | Lemputės patikrinimo relė |
| 21 | (5A) | Automatinės pavarų dėžės valdymo sistema, priekinio stiklo apiplovimo purkštukų šildytuvai, stoglangis |
| 22 | - | |
| 23 | (10A) | Dešiniojo priekinio žibinto - tolimoji šviesa |
| 24 | (10A) | Variklio valdymo sistema |
| 25 | (5A / 10A) | Stabdžių antiblokavimo sistema (ABS) |
| 26 | - | |
| 27 | - | |
| 28 | (5A) | Stabdžių žibinto jungiklis (stabdžių pedalo padėties jutiklis), sankabos pedalo padėties jutiklis, pastovaus greičio palaikymo sistemos variklio valdymas |
| 29 | - | |
| 30 | (10A) | Priekinio žibinto tolimosios šviesos indikatorius, kairiojo priekinio žibinto - tolimoji šviesa |
| 31 | (10A) | Bagažinės / galinių durelių užrakto aktuatorius |
| 32 | (10A) | Galinio stiklo valytuvas / apiplovėjas |
| 33 | (5A) | Dešiniojo priekinio / galinio dešiniojo šoninių žibintų |
| 34 | (5A) | Kairiojo priekinio / galinio kairiojo šoninių žibintų |
| 35 | (10A) | Purkštukai - Benzinas |
| 36 | (5A) | Numerio lentelės apšvietimo lemputės |
| 37 | (5A) | Galinio rūko žibintas |
| 38 | (5A) | Elektriniai durų veidrodėliai / šildytuvas |
| 39 | (20A) | Šildomas galinis langas |
| 40 | (20A) | Garso signalas |
| 41 | (20A) | Priekinio stiklo valytuvas / apiplovėjas |
| 42 | (15A) | Cigaretės žiebtuvėlis |
| 43 | (20A) | Daugiafunkcinis valdymo modulis 1, pavarų perjungimo svirtis - automatinė |
| 44 | (15A) | Posūkių / avarinio signalo indikatoriai |
| 45 | (20A) | Garso sistema, navigacijos sistema |
| 46 | (25A) | Dešiniojo priekinio durų elektrinio lango variklis |
| 47 | - | |
| 48 | (30A) | Variklio valdymo sistema - Dyzelis |
| 49 | (15A) | Centrinis užraktas |
| 50 | (15A) | Priekinio žibinto reguliavimas, dešiniojo priekinio žibinto - tolimoji šviesa |
| 51 | (15A) | Priedų maitinimo jungtis |
| 52 | (15A) | Variklio valdymo sistema - Benzinas |
| 53 | (25A) | Galinio dešiniojo durų elektrinio lango variklis |
| 54 | (15A) | Priekinio žibinto reguliavimas, kairiojo priekinio žibinto - tolimoji šviesa |
| 55 | - | |
| 56 | (20A) | Variklio valdymo sistema - Benzinas |
| 57 | (25A) | Priekabos lizdas |
| 58 | (25A) | Kairiojo priekinio durų elektrinio lango variklis |
| 59 | (20A) | Garso sistemos CD keitiklis |
| 60 | (15A) | Apsaugos nuo vagysčių sistema |
| 61 | (15A) | Kuro siurblys - Benzinas |
| 62 | (25A) | Luke |
| 63 | (15A) | Priekinių sėdynių šildymas |
| 64 | (20A) | Priekinių žibintų apiplovėjai |
| 65 | (15A) | Rūko žibintai |
| 66 | (25A) | Galinio kairiojo durų elektrinio lango variklis |
| 67 | - | |
| 68 | (25A) | Oro kondicionieriaus / šildytuvo ventiliatoriaus variklis |
Saugiklis Nr. 42 (15A) yra atsakingas už cigarečių žiebtuvėlį. O saugikliai Nr. 15 ir 41 yra atsakingi už apiplovėją.
Relės dėžė
Ši dėžė yra po pačiu prietaisų skydeliu.
Relių dėžės schema ir paskirtis
| Nr. | Pavadinimas | Aprašymas |
|---|---|---|
| 1 | Kuro siurblio relė | Dyzelis, ATD ^ 07/00 |
| 2 | - | 07/00) |
| 3 | Kaitinimo žvakių relė | |
| 4 | - | Н01 / 00) |
| 5 | Atidarytų arba laisvai uždarytų durų indikatoriaus relė | |
| 6 | Priekinių žibintų apiplovimo siurblio relė | |
| 7 | Starto blokavimo jungiklio relė | |
| 8 | Relė 1 | papildomas šildytuvas, mažos galios (dyzelis) |
| 9 | Papildomas šildytuvas relė 2 | didelės galios (dyzelis) |
| 10 | - | |
| 11 | Papildomų degimo grandinių relė | |
| 12 | Variklio valdymo sistemos relė | (dyzelis, ASY / ATD ^ 07/00) |
| 13 | Lemputės patikrinimo sistemos blokas | |
| 14 | Lemputės patikrinimo sistemos blokas | |
| 15 | Kuro siurblio relė | (benzinas, ARV / AME / AUA / AUB / AQV / ATZ / AQW ^ 01/00) |
| F1 | (40A) | Papildomas šildytuvas |
| F2 | (40A) | Papildomas šildytuvas |
| F3 | (40A) | Papildomas šildytuvas |

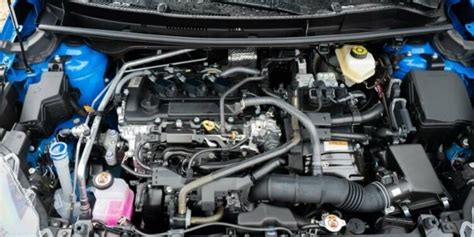

Variklio skyrius
Jis yra dangtyje ant akumuliatoriaus. Norėdami prie jo prieiti, paspauskite plastiko vyrius į šonus. Jį sudaro didelės galios saugikliai ir saugikliai.

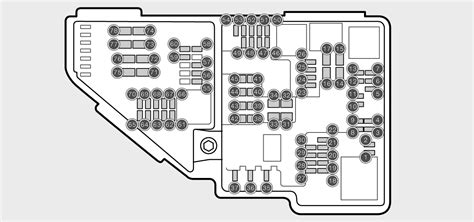

Variklio skyriaus saugiklių ir relių schema ir paskirtis
Pastaba: Dėl šios schemos detalių nėra pateikta tekste, tačiau ji yra svarbi skaitytojui. Norint gauti išsamią informaciją, rekomenduojama kreiptis į automobilio savininko vadovą arba specializuotus šaltinius Škoda Fabia Mk1 modeliams.
