Šiluminiai varikliai yra inžinerijos stebuklas, leidžiantis paversti šilumos energiją mechaniniu darbu. Šiame straipsnyje giliau panagrinėsime, kas yra šiluminiai varikliai, jų veikimo principus, pagrindinius termodinamikos dėsnius ir populiariausius tipus, tokius kaip vidaus degimo varikliai ir garo turbinos.
Įvadas: Šiluminio Variklio Apibrėžimas
Šiluminiu varikliu vadinamas įrenginys, kuris dalį iš šildytuvo gauto šilumos kiekio verčia mechaniniu darbu, o kitą dalį atiduoda aušintuvui. Paprasčiau tariant, tai yra mašina, kurioje vidinė kuro energija virsta mechanine energija. Pagrindinis šiluminio variklio tikslas yra efektyviai panaudoti šilumos šaltinio energiją judėjimui sukurti, kas yra gyvybiškai svarbu transportui, pramonės procesams ir elektros energijos gamybai.
Pagrindiniai Termodinamikos Principai
Šiluminių variklių veikimas yra glaudžiai susijęs su termodinamikos dėsniais ir energijos virsmų principais. Norint suprasti jų veikimą, svarbu žinoti keletą pagrindinių sąvokų.
Vidinė Energija ir Šiluma
- Kūno vidine energija vadinama kūną sudarančių molekulių judėjimo kinetinių ir sąveikos potencinių energijų suma. Tai yra visos energijos, esančios sistemoje, susijusios su jos mikroskopinėmis dalelėmis, suma.
- Temperatūra yra medžiagos molekulių slenkamojo judėjimo vidutinės kinetinės energijos matas. Kuo aukštesnė temperatūra, tuo intensyviau juda molekulės.
- Medžiagos savitąja šiluma vadinamas šilumos kiekis, reikalingas medžiagos masės vieneto temperatūrai pakelti vienu kelvinu.
Dujos, būdamos medžiagos būsena, kur molekulės esti nesusijusios arba susijusios labai silpnai ir juda chaotiškai, yra pagrindinė darbo medžiaga daugelyje šiluminių variklių. Dujos užpildo visą indo tūrį ir jų savybės keičiantis temperatūrai bei slėgiui leidžia varikliams atlikti darbą.
Termodinamikos Dėsniai
Šiluminių variklių veikimas remiasi dviem pagrindiniais termodinamikos dėsniais:
- Pirmasis termodinamikos dėsnis: sistemai suteiktas šilumos kiekis sunaudojamas sistemos vidinei energijai padidinti ir darbui prieš išorines jėgas atlikti. Šis dėsnis dar vadinamas energijos tvermės dėsniu. Jis teigia, kad energija negali būti sukurta ar sunaikinta, ji tik transformuojasi iš vienos formos į kitą. Tai reiškia, kad neįmanomas toks periodiškai veikiantis variklis, kurio atliekamas darbas viršytų suteiktą šilumos kiekį (neįmanomas pirmosios rūšies amžinasis variklis).
- Antrasis termodinamikos dėsnis: negalimas toks ciklas, kurio vienintelis rezultatas būtų viso iš šiltojo kūno gauto šilumos kiekio virtimas darbu (negalimas antrosios rūšies amžinasis variklis). Tai reiškia, kad dalis šilumos energijos visada bus atiduota aplinkai (aušintuvui) ir nebus paversta mechaniniu darbu. Šis dėsnis nustato maksimalų variklio efektyvumo (naudingumo koeficiento) limitą.
Termodinaminiai Procesai ir Ciklai
Šiluminių variklių veikimas susideda iš nuoseklių termodinaminių procesų, kurie sudaro ciklą.
Pagrindiniai Termodinaminiai Procesai
- Izoterminiu vadinamas procesas, vykstantis esant pastoviai temperatūrai.
- Izobariniu vadinamas procesas, vykstantis esant pastoviam slėgiui.
- Izochoriniu vadinamas procesas, vykstantis esant pastoviam tūriui.
- Adiabatiniu vadinamas procesas, vykstantis be šilumos mainų su aplinka.
Termodinaminiai Ciklai ir Karno Ciklas
Ciklu vadinamas procesas, kurio metu termodinaminė sistema, perėjusi daug tarpinių būsenų, grįžta į pradinę būseną. Šiluminiai varikliai veikia nuolatiniais ciklais, nuolat kartodami tam tikrą energijos virsmų seką.
Vienas svarbiausių teorinių ciklų yra Karno ciklas, kurį sudaro du izoterminiai ir du adiabatiniai procesai. Karno ciklas yra idealizuotas ciklas, nustatantis maksimalų galimą šiluminio variklio naudingumo koeficientą, veikiant tarp dviejų nustatytų temperatūrų. Realiuose varikliuose pasiekti Karno ciklo efektyvumą yra neįmanoma dėl neišvengiamų energijos nuostolių.
Šiluminių Variklių Naudingumo Koeficientas (N.K.)
Šiluminio variklio efektyvumas apibūdinamas jo naudingumo koeficientu (N.K.).
Šiluminio variklio naudingumo koeficientas lygus variklio atlikto darbo ir gauto šilumos kiekio santykiui. Jis parodo, kokia dalis iš šildytuvo gautos šilumos energijos paverčiama naudingu mechaniniu darbu. Dėl antrojo termodinamikos dėsnio, šis koeficientas visada yra mažesnis už 1 (arba 100%).

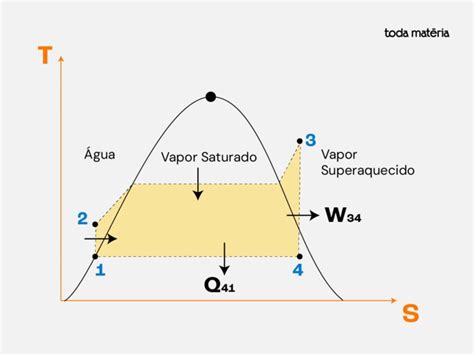

Karno ciklas ir šiluminiai varikliai, maksimalus efektyvumas ir energijos srauto diagramos. Termodinamika ir fizika.
Pavyzdžiui, jei variklyje degant 3 litrams benzino išsiskyrė 115 MJ energijos, o jos tik 23 000 kJ (23 MJ) virto mechanine energija, variklio naudingumo koeficientas būtų 23/115 = 0.2 arba 20%. Garo turbinos naudingumo koeficientas taip pat gali būti skaičiuojamas panašiai, jei žinoma, kokią dalį kuro degimo energijos ji suvartoja naudingam darbui atlikti. Kuro degimo šiluma (pvz., 46 MJ/kg benzinui ar 44 MJ/kg naftai) ir medžiagų savitoji šiluma bei garavimo šiluma (pvz., vandens) yra svarbūs parametrai, norint apskaičiuoti energijos kiekį, kurį galima gauti iš kuro ir paversti darbu.
Pagrindiniai Šiluminių Variklių Tipai
Praktikoje naudojami įvairūs šiluminių variklių tipai, tačiau du pagrindiniai yra vidaus degimo varikliai ir garo turbinos.
Vidaus Degimo Variklis
Vidaus degimo variklis yra plačiausiai naudojamas šiluminis variklis, ypač transporte. Jo pavadinimas kilęs iš to, kad kuras (pvz., benzinas ar dyzelinas) dega tiesiogiai variklio cilindre. Šilumos energija išsiskiria degimo metu, tiesiogiai veikiant stūmoklį ir sukuriant mechaninį darbą.
Keturtakčio Variklio Veikimo Principas:
- Įsiurbimo taktas: atsidarius įsiurbimo vožtuvui, stūmoklis leidžiasi žemyn, įsiurbdamas kuro ir oro mišinį (arba tik orą dyzeliniuose varikliuose).
- Suspaudimo taktas: abu vožtuvai užsidaro, o stūmoklis kyla aukštyn, suspausdamas mišinį. Suspaudimo metu dujų temperatūra ir slėgis stipriai padidėja.
- Darbo taktas (degimas ir plėtimasis): užsiliepsnoja degusis mišinys (uždegimo žvakės kibirkštis benzininiame variklyje arba savaiminis užsiliepsnojimas dėl aukštos temperatūros dyzeliniame variklyje). Dujų slėgis ir temperatūra staiga pakyla, stumdamas stūmoklį žemyn. Tai yra taktas, kurio metu atliekamas naudingas darbas.
- Išmetimo taktas: atsidaro išmetimo vožtuvas, o stūmoklis kyla aukštyn, išstumdydamas sudegusias dujas iš cilindro.
Vidaus degimo variklio pjūvio schemoje pagrindiniai komponentai yra cilindras ir alkūninis velenas. Alkūninis velenas perima stūmoklio judesį ir paverčia jį sukimosi judesiu.
Kuris energijos virsmas vyksta važiuojančios mašinos vidaus degimo variklyje? Cheminė kuro energija virsta šilumine energija, o ši - mechanine energija.

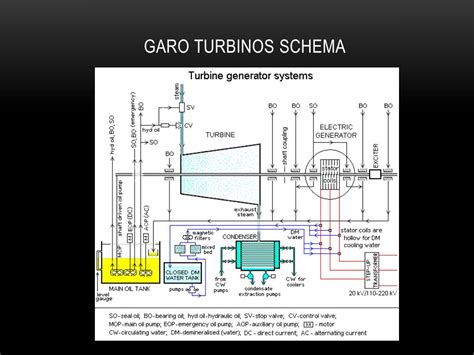

Garo Turbina
Garo turbina yra dar vienas svarbus šiluminių variklių tipas, dažnai naudojamas elektros energijos gamyboje elektrinėse bei dideliuose laivuose. Skirtingai nuo vidaus degimo variklių, čia degimo procesas vyksta atskirai, o darbo medžiaga yra garas.

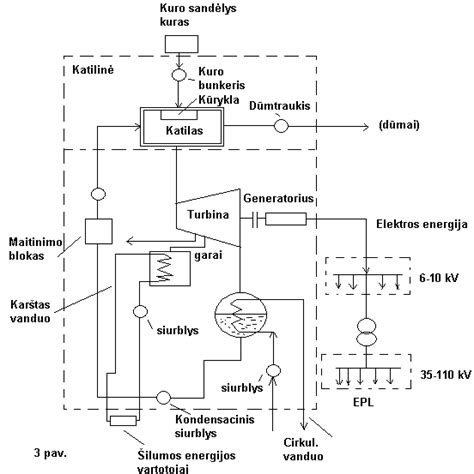

Garo Turbinos Veikimo Principas:
- Vanduo kaitinamas katile, kol virsta aukšto slėgio ir temperatūros garais (garavimas).
- Garas nukreipiamas į turbiną, kur jis plečiasi, sukdamas turbinos mentes ir alkūninį veleną. Plėtimosi metu garų vidinė energija paverčiama mechanine sukimosi energija.
- Išsiplėtęs garas (žemesnio slėgio ir temperatūros) nukreipiamas į kondensatorių, kur jis atšaldomas ir vėl virsta skysčiu (kondensacija).
- Atvėsintas vanduo grąžinamas į katilą, ir ciklas kartojasi.
Kuris energijos virsmas vyksta garo turbinoje? Aukštos temperatūros ir slėgio garų vidinė energija virsta mechanine sukimosi energija.
Kuo skiriasi dviejų rūšių vidaus degimo varikliai (pvz., benzininis ir dyzelinis)? Pagrindinis skirtumas yra kuro uždegimo būdas ir kuro tiekimo sistema. Benzininiuose varikliuose mišinys uždegamas žvake, o dyzeliniuose - savaime užsidega dėl didelio suspaudimo ir aukštos temperatūros.
| Variklio tipas | Kuro degimas | Darbo medžiaga | Pagrindinis panaudojimas | Energijos virsmas |
|---|---|---|---|---|
| Vidaus degimo variklis | Cilindro viduje | Dujos (oro-kuro mišinys) | Automobiliai, motociklai, maži generatoriai | Cheminė -> Šiluminė -> Mechaninė |
| Garo turbina | Išorėje (katile) | Garas | Elektrinės, dideli laivai | Šiluminė -> Vidinė garų -> Mechaninė |
