Rekuperacinė sistema - tai modernus sprendimas, užtikrinantis nuolatinį šviežio oro tiekimą į patalpas ir pašalinantis užterštą orą, tuo pačiu sumažinant šilumos nuostolius. Šios sistemos ypač aktualios sandariuose, gerai apšiltintuose namuose, kur natūrali ventiliacija yra ribota. Rekuperatoriaus įrengimas virš perdangos yra vienas iš populiariausių montavimo būdų, leidžiantis paslėpti įrangą ir ortakius, taip išsaugant estetinį patalpų vaizdą. Šiame straipsnyje pateikiama išsami rekuperatoriaus įrengimo virš perdangos montavimo instrukcija, apimanti visus svarbiausius etapus nuo pasiruošimo iki galutinės apdailos. Straipsnis skirtas tiek patyrusiems meistrams, tiek pradedantiesiems, norintiems savarankiškai įsirengti rekuperacinę sistemą.
Kas yra rekuperatorius ir kodėl jį rinktis?

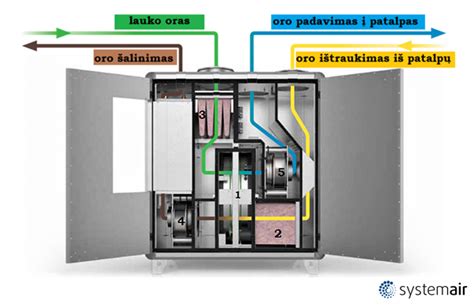

Rekuperatorius - tai įrenginys, kuris iš patalpų šalinamame ore esančią šilumą perduoda į įeinantį šviežią orą. Tokiu būdu vėdinimas vyksta be didelių šilumos nuostolių, o tai leidžia sutaupyti iki 25-40 % šildymui reikalingos energijos. Tinkamai sumontuotas rekuperatorius gerina patalpų mikroklimatą, mažina energijos sąnaudas ir didina gyvenimo komfortą.
Rekuperatoriaus montavimas bute - tai ne tik investicija į komfortą, bet ir į sveiką gyvenamąją aplinką. Rekuperatorius užtikrina pastovų oro cirkuliavimą, pašalina perteklinę drėgmę ir grąžina dalį šilumos atgal į patalpą. Rekuperatoriaus įrengimas bute - tai kasdienis komfortas, mažesnės šildymo sąnaudos ir efektyvus drėgmės valdymas. Ši sistema užtikrina nuolatinį šviežio oro tiekimą. Proceso metu vyksta oro ir energijos apsikeitimas tarp lauko ir vidaus patalpų. Dėka aukšto energinio efektyvumo, į vidų grąžinama daugiau nei 80%, o kartais net iki 92% šilumos. Tai ženkliai sumažina išlaidas šildymui. Taigi, rekuperatorius yra šiuolaikiškas ir ekonomiškas vėdinimo sprendimas, puikiai tinkantis butams, namams ir komercinėms patalpoms. Rekuperacinė sistema šiandien tampa vienu svarbiausių šiuolaikinio būsto elementų. Ji užtikrina nuolatinę oro apykaitą, mažina drėgmės perteklių ir padeda išlaikyti komfortišką mikroklimatą visus metus.
Rekuperatorių tipai ir jų charakteristikos
Rinkoje siūloma įvairių tipų rekuperacinės sistemos, todėl svarbu pasirinkti tinkamiausią variantą, atsižvelgiant į patalpų plotą, gyventojų skaičių ir individualius poreikius. Efektyvumas yra vienas iš svarbiausių kriterijų renkantis rekuperatorių. Efektyvumas parodo, kokią dalį išeinančio oro šilumos galima atgauti ir perduoti į įeinantį orą.
- Plokšteliniai rekuperatoriai: Plokšteliniai rekuperatoriai yra vieni iš paprasčiausių ir plačiausiai naudojamų rekuperatorių tipų. Jie naudoja plokšteles, pagamintas iš metalo ar plastiko, kad atskirtų išeinantį ir įeinantį orą. Šiluma perduodama per šias plokšteles, tačiau oras nesusimaišo. Plokšteliniai priešpriešinių srautų rekuperatoriai - pasižymi dideliu šilumos atgavimo efektyvumu, tačiau žiemą gali užšalti, todėl dažnai reikalinga papildoma apsauga nuo šalčio.
- Rotaciniai rekuperatoriai: Rotaciniai rekuperatoriai turi besisukantį šilumokaitį, kuris perneša šilumą tarp išeinančio ir įeinančio oro srautų. Šio tipo rekuperatoriai gali pasiekti aukštesnį šilumos atgavimo efektyvumą ir yra mažiau linkę užšalti. Rotaciniai rekuperatoriai - turi besisukantį šilumokaitį, kuris efektyviai atgauna ne tik šilumą, bet ir dalį drėgmės.
- Entalpiniai rekuperatoriai: Rekuperatoriai su entalpiniu šilumokaičiu gali atgauti ne tik šilumą, bet ir drėgmę iš išeinančio oro. Tai ypač naudinga šildymo sezonu, kai patalpos dažnai tampa per sausos. Entalpiniai rekuperatoriai - moderniausias sprendimas, leidžiantis atgauti tiek šilumą, tiek drėgmę.
Rotaciniai ir entalpiniai šilumokaičiai paprastai pasiekia aukštesnį efektyvumą nei plokšteliniai rekuperatoriai. Plokšteliniai modeliai yra pigesni nei rotaciniai ar entalpiniai.
| Tipas | Šilumos atgavimo efektyvumas | Drėgmės atgavimas | Užšalimo rizika | Kaina (lyginamoji) |
|---|---|---|---|---|
| Plokšteliniai | Didelis | Ne (arba mažai) | Yra (reikalinga apsauga nuo šalčio) | Žemesnė |
| Rotaciniai | Aukštesnis | Taip (dalis) | Mažesnė | Vidutinė |
| Entalpiniai | Aukščiausias | Taip (tiek šilumą, tiek drėgmę) | Mažiausia | Aukštesnė |
Pasiruošimas rekuperatoriaus montavimui virš perdangos
Prieš pradedant montavimo darbus, būtina atidžiai pasiruošti. Šis etapas apima tinkamos rekuperacinės sistemos parinkimą, reikalingų įrankių ir medžiagų paruošimą, taip pat montavimo vietos paruošimą. Pirmiausia atliekamas objekto vertinimas - įvertinamos patalpų paskirtys, plotas, aukštis, izoliacija ir galimybės pravesti ortakyną. Atliekami oro srautų skaičiavimai, remiantis žmonių skaičiumi ir numatyta patalpų paskirtimi. Rengiama ortakių schema, kuri užtikrina efektyvų ir tolygų oro paskirstymą visuose kambariuose.
Techninės patalpos - optimalus pasirinkimas - rekuperatorius dažniausiai montuojamas katilinėje, sandėliuke, garaže ar specialiai tam skirtoje techninėje patalpoje. Prieinamumas aptarnavimui - rekuperatorius turi būti lengvai pasiekiamas techninei priežiūrai, filtrų keitimui ir sistemų patikrai. Prieš pradedant montavimo darbus, būtina įsitikinti, kad virš perdangos yra pakankamai vietos rekuperatoriui ir ortakiams. Taip pat reikia pasirūpinti, kad montavimo vietoje nebūtų jokių kliūčių, tokių kaip vamzdžiai ar elektros laidai.
Būtini įrankiai ir medžiagos
Norint sėkmingai įrengti rekuperacinę sistemą virš perdangos, reikės šių įrankių ir medžiagų:
- Rekuperatorius
- Ortakiai (skardiniai arba plastikiniai)
- Difuzoriai (125 mm arba 100 mm skersmens)
- Lanksti gofra (difuzorių pajungimui prie skardinių ortakių)
- Savigręžiai varžtai
- Gipso kartono plokštės (jei reikia)
- Glaistas
- Stiklo audinys (armavimui)
- Gruntas
- Dažai (lubų spalvos)
- Matavimo ruletė
- Grąžtas
- Atsuktuvas
- Peilis gipso kartonui
- Šlifavimo popierius
- Teptukas arba volelis dažymui
Rekuperatoriaus ir ortakių montavimas: žingsnis po žingsnio
Rekuperatoriaus montavimas yra techninis procesas, kuris reikalauja kruopštaus planavimo ir profesionalaus atlikimo. Įrengimo darbai dažniausiai atliekami dviem etapais. Pirmiausia sumontuojami ortakiai, oro ištraukimo ir padavimo grotelės, o antrame etape - pats rekuperatorius. Dažniausiai jis įrengiamas techninėje patalpoje, sandėliuke ar palėpėje, kur yra patogu atlikti aptarnavimo darbus. Rekuperatoriaus įrengimas virš perdangos susideda iš kelių pagrindinių etapų:

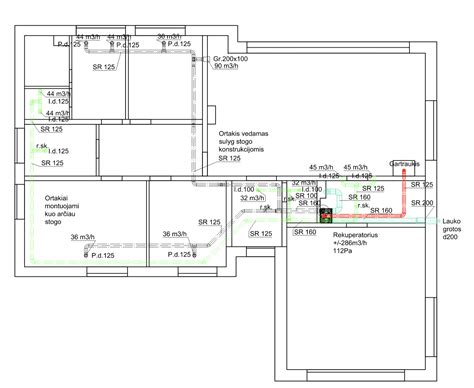

- Ortakių išvedžiojimas: Pirmiausia reikia išvedžioti ortakius nuo rekuperatoriaus iki patalpų, kuriose bus įrengti difuzoriai. Ortakiai gali būti skardiniai arba plastikiniai. Skardiniai ortakiai yra patvaresni, tačiau juos sunkiau montuoti. Plastikiniai ortakiai yra lengvesni ir lankstesni, todėl juos lengviau pritaikyti prie esamos erdvės. Rekuperacijos ortakiai gali būti vedami apšiltinimo sluoksnyje, tačiau reikia užtikrinti, kad jie būtų tinkamai izoliuoti. Ortakiai turėtų būti tiesiog ant perdangos, šiltinimo izoliacijos sluoksnio apačioje. Pageidautina virš ortakių papildomai uždėti papildomą akmens vatos juostą, tiek, kiek ortakiai užims izoliacijos storio.
- Tvirtinimo elementų paruošimas: Tvirtinimo elementų paruošimas užtikrina rekuperatoriaus stabilumą ir ilgaamžiškumą.
- Difuzorių ir kolektorių pajungimas: Difuzoriai ir kolektoriai pajungiami prie ortakių, kad oro paskirstymas būtų optimalus. Kai ortakis yra skardinis, lanksti gofra naudojama difuzorių pajungimui. Šis pajungimo būdas yra pats paprasčiausias. Rekuperatorius tvirtinamas prie lubų arba sienos, kad užimtų kuo mažiau vietos ir būtų patogiai prieinamas atliekant priežiūros darbus.
- Elektros pajungimas: Prijunkite rekuperatorių prie elektros tinklo, vadovaujantis gamintojo instrukcijomis. Svarbu užtikrinti, kad elektros instaliacija atitiktų visus saugos reikalavimus.
- Sistemos paleidimas ir reguliavimas: Įjunkite rekuperatorių ir patikrinkite, ar sistema veikia tinkamai. Nustatykite norimą oro srautą ir temperatūrą. Įrengus sistemą, atliekamas testavimas - matuojamas oro srautas, sandarumas ir šilumos grąžos efektyvumas. Oro srautų matavimai padeda sureguliuoti įrenginį pagal reikiamus parametrus. Tikrinamas visų sujungimų sandarumas ir ar nėra oro nutekėjimų.
Kaip išvedžioti Rekuperacijos (vėdinimo) ortakius ir pajungimas | Sąmata | Difuzorių montavimas.

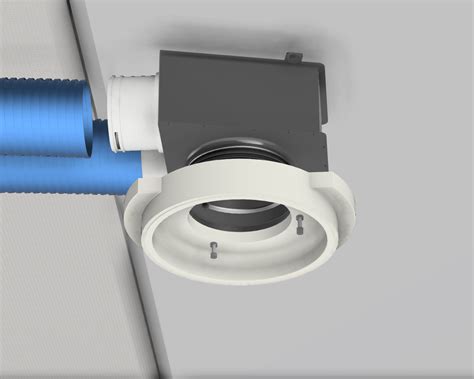

Difuzorių montavimo ypatumai
Difuzoriaus montavimas yra svarbus etapas, nuo kurio priklauso sistemos efektyvumas ir estetinis vaizdas. Toliau pateikiamos detalios instrukcijos, kaip sumontuoti difuzorius įvairiais būdais. Difuzoriai montuojami lubose, patalpose, kuriose reikalingas oro tiekimas arba ištraukimas. Galimi pajungimo diametrai: 125 mm ir 100 mm. Difuzoriai tinka 1 ir 2 sluoksnių gipso luboms.
Difuzoriaus montavimas naudojant lanksčią gofrą (prie skardinių ortakių)
- Skylės paruošimas: Išpjaukite reikiamo dydžio skylę lubose, atsižvelgiant į difuzoriaus skersmenį. Jei padidintos skylės plote yra lubų profilių, juos reikės išpjauti, kad netrukdytų difuzoriui įlįsti. Pasitarkite su lubas montavusiais meistrais, kaip galite juos išpjauti, nepakenkdami konstrukcijai.
- Difuzoriaus pajungimas: Difuzorius pakreipiamas kampu ir prakišamas pro skylę.
- Tvirtinimas: Difuzorius tvirtinamas savisriegiais varžteliais.
- Apdaila: Sumontuotas difuzorius užglaistomas, armuojamas stiklo audiniu, gruntuojamas ir visas pilnai dažomas ta pačia lubų spalva.
Difuzoriaus montavimas tiesiai į pajungimo vamzdį
- Skylės paruošimas: Išpjaukite reikiamo dydžio skylę lubose, atsižvelgiant į difuzoriaus skersmenį.
- Difuzoriaus movos įstatymas: Difuzoriaus mova įstatoma į pajungimo vamzdį.
- Tvirtinimas: Difuzorius tvirtinamas savisriegiais varžteliais.
- Apdaila: Sumontuotas difuzorius užglaistomas, armuojamas stiklo audiniu, gruntuojamas ir visas pilnai dažomas ta pačia lubų spalva.
Difuzoriaus montavimas pasukant 90 laipsnių kampu
- Skylės paruošimas: Išpjaukite reikiamo dydžio skylę lubose, atsižvelgiant į difuzoriaus skersmenį.
- Difuzoriaus movos įstatymas: Difuzoriaus mova įstatoma į pajungimo vamzdį.
- Pasukimas ir tvirtinimas: Difuzorius pasukamas 90 laipsnių kampu, kad tvirtinimo detalės remtųsi į gipso plokštę. Difuzorius tvirtinamas savisriegiais varžteliais.
- Apdaila: Sumontuotas difuzorius užglaistomas, armuojamas stiklo audiniu, gruntuojamas ir visas pilnai dažomas ta pačia lubų spalva.
Svarbūs aspektai montuojant difuzorius
- Atstumo matavimas: Jei dėžutė metalinė, matuojame atstumą nuo lubų iki vamzdžio pabaigos. Jei dėžutė plastikinė, matuojame atstumą nuo lubų iki gilumoje matomų angų apatinio krašto.
- Erdvės poreikis: Prieš pradedant montavimo darbus, svarbu įvertinti, kiek erdvės reikia sėkmingam sumontavimui.
- Lubų profilių išpjovimas: Jei padidintos skylės plote yra lubų profilių, juos reikės išpjauti, kad netrukdytų difuzoriui įlįsti.
Rekuperatoriaus įrengimo kaina ir finansinė parama
Rekuperatoriaus montavimo kaina Lietuvoje priklauso nuo daugelio veiksnių: pastato ploto, įrenginio galingumo, ortakių ilgio bei sudėtingumo, taip pat nuo pasirinktų medžiagų ir montavimo būdo. Pačio įrenginio kaina taip pat gali būti labai įvairi. Baziniai modeliai kainuoja apie 1000-1500 EUR, o aukštesnės klasės rekuperatoriai, turintys didesnį šilumos grąžos koeficientą, pažangesnę automatiką ir tylų veikimą, gali kainuoti 2500 EUR ir daugiau. Nors tai nėra maža investicija, ji ilgainiui atsiperka. Galutinė kaina priklauso ne tik nuo įrangos, bet ir nuo namo ploto, ortakių sudėtingumo, montavimo sprendimų bei pasirinkto modelio. Kuo didesnis plotas, tuo daugiau ortakių ir galingesnio įrenginio reikia. Ortakių tipas ir ilgis turi įtakos kainai. Be pačio rekuperatoriaus, montavimui gali prireikti įvairių rekuperatorių montavimo medžiagų, tokių kaip ortakiai, izoliacinės medžiagos, valdymo pultai, filtrai ir kt. Šių medžiagų kaina taip pat turi įtakos bendrai projekto kainai. Montavimas naujos statybos pastate gali būti pigesnis nei senos statybos pastate, kur reikia atlikti daugiau paruošiamųjų darbų. Rekuperatoriaus kaina labai skiriasi priklausomai nuo tipo, galingumo ir gamintojo. Pavyzdžiui, plokšteliniai rekuperatoriai paprastai yra pigesni nei rotaciniai ar entalpiniai rekuperatoriai. Taip pat svarbu atsižvelgti į rekuperatoriaus našumą (kiek kubinių metrų oro per valandą jis gali apdoroti) - didesnio našumo rekuperatoriai kainuoja brangiau. Atsižvelgiant į visus šiuos veiksnius, bendra rekuperatoriaus įrengimo kaina Lietuvoje gali svyruoti nuo 1500 iki 7000 eurų ir daugiau. Tai priklauso nuo pasirinkto rekuperatoriaus tipo, projekto sudėtingumo ir individualių poreikių.
Lietuvoje galima pasinaudoti ir finansine parama rekuperatoriaus įrengimui. Aplinkos projektų valdymo agentūra (APVA) periodiškai skelbia kvietimus gyventojams, norintiems gauti kompensaciją už energiškai efektyvių vėdinimo sistemų diegimą. Toks finansinis paskatinimas ne tik mažina investicijų kaštus, bet ir skatina rinktis aukštesnės kokybės įrangą. Rekuperatoriaus įrengimas - tai ilgalaikė investicija į namų komfortą, sveiką mikroklimatą ir mažesnes šildymo išlaidas.
Rekuperacinės sistemos priežiūra
Svarbu nepamiršti, kad rekuperacinė sistema veiktų sklandžiai ir efektyviai, svarbu reguliariai prižiūrėti jos komponentus - ypač filtrus. Laiku keičiami ar valomi rekuperatoriaus filtrai padeda palaikyti švarų orą patalpose ir apsaugo įrenginį nuo užsiteršimo. Naudojant kokybiškus, gamintojo rekomenduojamus, ne tik pagerinamas oro kokybė, bet ir prailginamas įrenginio tarnavimo laikas. Tinkamai suprojektuota ir sumontuota sistema tarnauja dešimtmečius, o reguliarus aptarnavimas užtikrina, kad įrenginys išliks efektyvus daugelį metų.
Profesionalios montavimo paslaugos
Rekuperatoriaus montavimas yra atsakingas darbas. Profesionalus montavimas užtikrina, kad rekuperatorius veiks tyliai, efektyviai ir nesukels diskomforto gyventojams. Montavimo darbų kaina priklauso nuo darbų sudėtingumo, pastato tipo ir montavimo vietos. Pavyzdžiui, sudėtingesniuose projektuose, kur reikia daugiau ortakių ir papildomų techninių sprendimų, montavimo darbai gali būti brangesni. Darbų vieta ir sąlygos taip pat gali turėti įtakos kainai.
