Ilgas tilto pavidalo statinys su daugeliu atramų yra svarbi šiuolaikinės infrastruktūros dalis, užtikrinanti sklandų transporto judėjimą ir efektyvų komunikacijų tiesimą. Tokie statiniai gali būti vadinami estakadomis, viadukais ar tiltais, priklausomai nuo jų paskirties ir vietos. Šiame straipsnyje išsamiai nagrinėsime šių sudėtingų inžinerinių statinių tipus, konstrukcijos ypatumus, statybos eigą bei teisinius reikalavimus, kurie yra būtini planuojant ir įgyvendinant tokius projektus.
Estakadų apibrėžimas ir paskirtis
Estakada (nuo pranc. estacade) - tai ilgas tilto pavidalo statinys su daugeliu atramų. Šių statinių konstrukcija gali būti sijinė, rėminė arba arkinė. Jos statomos iš įvairių medžiagų, tokių kaip gelžbetonis, plienas, akmuo ar mediena.

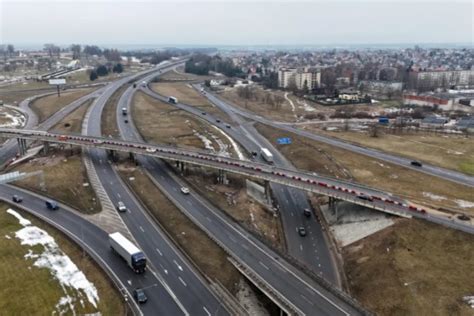

Daugiausia estakados statomos siekiant gerinti transporto eismo saugumą ir didinti pralaidumą, ypač įrengiant kelių lygmenų sankryžas. Dažniausiai estakados statomos virš kelio ar geležinkelio. Taip pat egzistuoja pėsčiųjų estakados, palengvinančios judėjimą virš intensyvaus eismo zonų.
Ant estakadų tiesiami ne tik keliai ar takai, bet ir svarbios komunikacijos, tokios kaip vamzdynai, kabeliai ir vandentiekiai. Kartais estakados įrengiamos ir sandėliuose, skirtose birioms medžiagoms iš vagonėlių, konvejerių ar bunkerių krauti į automobilius ar vagonus. Jūrinėse naftos verslovėse estakados jungia gręžimo aikšteles su bazėmis ir krantu, užtikrindamos patogų susisiekimą.
Tiltų ir estakadų konstrukciniai elementai
Tiltą laikančiosios konstrukcijos yra perdanga ir atramos. Atramos skirstomos į galines (ramtai) ir tarpines (taurai). Perdanga laiko paklotą, kuriuo važinėjama, vaikštoma, tiesiamos komunikacijos, ir perduoda visas veikiančias apkrovas atramoms.
Perdangą ir atramas su kelio konstrukcija jungia prietiltis. Kiti svarbūs tiltą apibūdinantys parametrai yra jo bendrasis ir tarpatramių ilgis, plotis, tarpatramių skaičius, laisvasis patiltės aukštis bei pakloto padėtis. Perdangos konstrukcija ir medžiaga lemia tilto pavadinimą, pavyzdžiui, plieninis sijinis tiltas, kurio atramos gali būti gelžbetoninės.
Tilto ilgis turi būti toks, kad po tiltu pratekėtų didžiausias vandens debitas per potvynį ir vanduo nepaplautų tilto atramų bei prietilčių. Kai vandens telkinys po tiltu yra laivuojamas, pro patiltę turi saugiai praplaukti laivai.
Tiltų klasifikacija
Tiltai skirstomi pagal įvairius požymius:
- Pagal įveikiamą kliūtį:
- Viadukas - tiltas virš bevandenio slėnio, tarpukalnės, kelio arba gatvės.
- Estakada - tiltas virš didelės automobilių kelių sankryžos.
- Akvedukas - komunikacinis tiltas su atviru vandentakiu.
- Pontoninis tiltas - laikinasis tiltas su plūdriomis atramomis (pontonais).
- Pagal perdangos konstrukciją:
- Sijiniai
- Santvariniai
- Arkiniai
- Rėminiai
- Kabamieji (kabeliniai ir vantiniai)
- Mišrūs (pvz., sijinis arkinis, sijinis kabelinis)
Seniausias, paprasčiausias ir dažniausiai statomas yra sijinis tiltas. Kabamieji tiltai yra plokščiosios kabamosios konstrukcijos. Kabelinio kabamojo tilto svarbiausi laikantieji elementai yra pilonai, laikantys plieninius kabelius arba grandines su pakabomis ir standumo siją (ant jos įrengta važiuojamoji dalis). Vantinio tilto atveju, ant pilonų pakabinti tiesūs plieniniai lynai (vantai) laiko standumo siją. Šie tiltai pasižymi ilgiausiais tarpatramiais ir yra aukščiausi.
Atramų ir pamatų įrengimas
Tiesiant tiltus pirmiausia daromos atramos, kurios sudaro daugiau kaip 50% tilto vertės. Jos perima perdangos apkrovas ir kartu su pačias atramas veikiančiomis grunto, ledo, vėjo slėgio ir kitomis apkrovomis perduoda pagrindui. Atramos būna masyvios (akmenų mūro, gelžbetoninės, betoninės) ir liaunos (gelžbetoninės koloninės, polinės). Kad ledų sangrūdos per ledonešį neardytų atramų, įrengiamos lytlaužos. Šiuolaikinių tiltų atramos montuojamos iš surenkamųjų blokų arba betonuojamos vietoje.

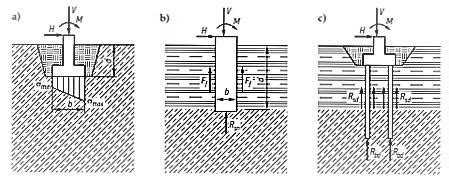

Kai stiprus pagrindo gruntas slūgso negiliai, įrengiami seklieji betoniniai arba gelžbetoniniai atramų pamatai. Kai stiprus gruntas yra giliai, o tiltą veikia didelės jėgos, daromi gilieji pamatai, dažniausiai poliniai, rečiau - šulininiai ar kesoniniai. Perdanga į atramas dažniausiai remiasi per paslankiuosius arba nepaslankiuosius guolius. Perdangos dažniausiai montuojamos iš surenkamųjų elementų.
Montuojant perdangas, kranai statomi ant kranto, ant anksčiau pastatytų atramų, anksčiau sumontuotų perdangos dalių arba pagalbinių estakadų. Labai sunkūs perdangos elementai arba visa perdanga kartais nuplukdoma į vietą plūdria platforma su specialia įranga, stumiama per atramas nuo vieno kranto kito link (užtraukimo, užstūmimo ir kitais būdais). Kabamųjų tiltų atveju, pirmiausia statomi pilonai, tada įtempiami vantai arba lynai, prie jų kabinamos pakabos ir montuojama standumo sija. Pastatytas tiltas išbandomas statine ir dinamine apkrova.
Tiltų statybos istorija ir raida
Seniausi tiltai buvo sijiniai mediniai. Vėliau jiems imta daryti akmenines atramas. Toks tiltas, minimas senovės raštuose, pastatytas prieš 4000 metų per Eufrato upę Babilone. Spėjama, kad panašių tiltų buvo ir Egipte per Nilo upę. Akmeninių sijinių tiltų pastatyta Kinijoje 10 a. prieš Kristų. Arkadiko tiltas (13-12 a. pr. Kr.) senovės Graikijoje yra seniausias žinomas arkinis ciklopinio (netaisyklingų akmenų, mūrytų be skiedinio) mūro tiltas.

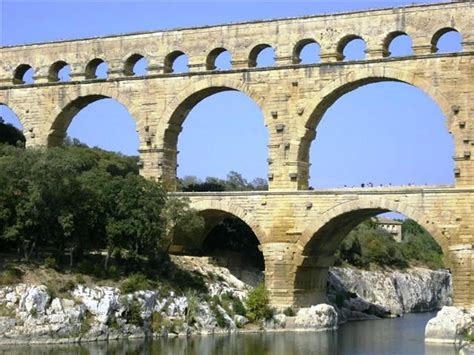

Arkinių ir skliautinių mūrinių tiltų (daugiausia akvedukų) statyba ypač ištobulėjo senovės Romoje. Kai kurie tiltai išlikę iki šiol, pavyzdžiui, Alcántaros tiltas per Tajo upę Ispanijoje, kurio ilgis yra 194 m, o aukštis - 71 m (pastatytas 106 m., rekonstruotas 1860 m.). Viduriniais amžiais tilto tarpatramis siekė daugiau kaip 70 metrų.
Pirmasis metalinis (ketinis) tiltas pastatytas 1779 metais per Severno upę Coalbrookdale’yje Didžiojoje Britanijoje. Pirmuosius arkinius lietos geležies geležinkelio tiltus suprojektavo G. A. Eiffelis: 1877 metais - per Douro upę Portugalijoje, o 1885 metais - Garabit viaduką per Truyère upę Prancūzijoje. 19 a. pabaigoje tiltams imta plačiai naudoti plienines konstrukcijas (sijas, arkas).
Pirmasis gelžbetoninis pėsčiųjų tiltas pastatytas 1875 metais Chazelet Prancūzijoje (J. Monier), o įtemptojo gelžbetonio - 1946 metais Lucancyje, taip pat Prancūzijoje (Eugèneʼas Freyssinet). Suvirintąsias plienines konstrukcijas tiltui per Słudwia Maurzyce upę pirmasis 1929 metais panaudojo Stefanas Władysławas Bryła Lenkijoje.
Neįmanomo statymas: Auksinių Vartų tiltas – Alexas Gendleris
Kabamųjų tiltų konstrukcijos sugalvotos 15 amžiuje. Plieno vielų lynas išrastas 19 a. pradžioje (Johnas Augustusas Röblingas, Vokietija, Jungtinės Amerikos Valstijos). 20 a. pabaigoje pradėta statyti didelio tarpatramio kabamuosius tiltus.
Tiltų architektūra ir šiuolaikinės tendencijos
20 a. pabaigoje-21 a. tiltų architektūra atitinka vyraujantį epochos stilių. Senovės romėnų tiltai buvo masyvūs, beveik be dekoro. To laikotarpio Vakarų Europos miestuose pastatyta ypatingų tiltų - gatvių.
Renesanso laikotarpiu tiltai tapo aukštesni ir grakštesni, baroko - gausiai puošti ornamentais, skulptūromis. 18 a., plintant klasicizmui, projektuojant tiltus ypač laikytasi simetrijos ir proporcijų (daugelis to laikotarpio tiltų Paryžiuje). 19 a. viduryje atsirado metalinių tiltų strypinės konstrukcijos (santvaros, arkos). Nuo 19 a. pabaigos išpopuliarėjo kabamieji tiltai ir jų grakščios lakoniškos formos.
Keli tiltai per vandens telkinius, estakados ir viadukai kartais sudaro bendrą transporto sistemą, vadinamą tiesiog tiltu. Pavyzdžiui, ilgiausi pasaulio kombinuotieji tiltai Kinijoje: Danjango-Kunšano (ilgis 164,8 km, 2011 m.), Tiandzino (ilgis 113,7 km, 2010 m.), Veinano Veihės (ilgis 79,73 km, 2010 m.). Taip pat, 2000 metais pastatytas 7,85 km ilgio sijinis vantinis tiltas (ilgiausias tarpatramis 490 m, aukštis 57 m), per dirbtinę Peberholmo salą su Drogdeno tuneliu sujungtas kombinuotasis tiltas per Zundo sąsiaurį (Danija, Švedija).
Statiniai virš žemės arba vandens: planavimas ir teisiniai reikalavimai
Planuojant statybas, svarbu atsižvelgti į įvairius reikalavimus, ypač susijusius su statiniais, esančiais virš kelio ar gatvės, arba vandens telkiniuose.
Statyba valstybinėje žemėje ir statybą leidžiantys dokumentai
Statant ar planuojant statyti statinį, įrenginį valstybinėje žemėje visais atvejais reikia jos patikėtinio sutikimo. Taip pat reikia žinoti, ar planuojamam statyti statiniui reikia gauti statybą leidžiantį dokumentą, kurį išduoda savivaldybių administracijos. Tam būtina žinoti statinio paskirtį, kategoriją (techninius parametrus) ir vietą.
Jeigu konkretaus žemės sklypo naudojimo būdas - vienbučių ir dvibučių gyvenamųjų pastatų teritorija, šiuose žemės sklypuose gali būti statomi tik vieno ar dviejų butų gyvenamosios paskirties ir pagalbinio ūkio paskirties pastatai. Statant neypatinguosius ir ypatinguosius pagalbinio ūkio paskirties pastatus visada privaloma gauti statybą leidžiantį dokumentą, prieš tai parengiamas statybos projektas. Tuo atveju, kai atitinkamos kategorijos nesudėtingasis pagalbinio ūkio paskirties pastatas patenka į išvardintas teritorijas, statybą leidžiantis dokumentas privalomas. Jo nereikės, kai nesudėtingasis pagalbinio ūkio paskirties pastatas nepatenka į nurodytas teritorijas.
Asmenims, statantiems pastatus, paprastai yra žinoma, kad statinių išdėstymas greta esančių sklypų atžvilgiu net ir nuosavame sklype yra reglamentuotas teisės aktuose ir šių reikalavimų privalu laikytis.
Remiantis statybos techninio reglamento STR 1.07.01:2010, 3 m atstumu nuo sklypo ribos statinio (pastato ar stogą turinčio inžinerinio statinio) bet kurių konstrukcijų aukštis, skaičiuojant jį nuo žemės sklypo ribos žemės paviršiaus altitudės, negali būti didesnis kaip 8,5 m. Didesniais atstumais statinių konstrukcijų aukštis gali būti didinamas išlaikant reikalavimą - kiekvienam papildomam virš 8,5 m aukščio metrui atstumas didinamas po 0,5 m. Toliau pateikiama šių reikalavimų santrauka:
| Atstumas nuo sklypo ribos | Maksimalus statinio bet kurių konstrukcijų aukštis (nuo žemės paviršiaus altitudės) | Papildomas reikalavimas |
|---|---|---|
| 3 m | 8,5 m | Netaikoma |
| Didesnis nei 3 m | > 8,5 m | Kiekvienam papildomam virš 8,5 m aukščio metrui atstumas didinamas po 0,5 m |
Laikini nesudėtingi statiniai vandens telkiniuose
Norint statyti laikinuosius nesudėtinguosius statinius (visų tipų lieptus, jachtų ir valčių elingus, laikinuosius nesudėtinguosius sporto paskirties inžinerinius statinius, skirtus vandens sportui ir pramogoms organizuoti), išskyrus hidrotechnikos statinius, kuriems sutikimai išduodami atskiru Nacionalinės žemės tarnybos direktoriaus sprendimu, valstybinės reikšmės paviršiniuose vandens telkiniuose ir bendrosios dalinės nuosavybės teise valstybės ir privačių asmenų valdomuose vandens telkiniuose yra būtinas sutikimas. Šiuos sutikimus išduoda Nacionalinės žemės tarnybos apygardų žemės tvarkymo ir administravimo skyriai per Žemės informacinę sistemą (ŽIS).
Sklypo reljefo keitimas ir atraminės sienelės
Valstybinė teritorijų planavimo ir statybos inspekcija (Inspekcija) gauna vis daugiau gyventojų nusiskundimų dėl kaimyniniuose sklypuose keičiamo sklypo reljefo. Pažymėtina, kad teisės aktai nereglamentuoja maksimalaus gretimų žemės sklypų aukščio skirtumo ties tokių sklypų riba. Statybos techninio reglamento STR2.02.09.2005 yra reglamentuojamas didžiausias sklypo reljefo nuolydis - jis turi būti ne didesnis kaip 12 proc.
Kai statinio statyba užbaigta, žemės sklypo savininkas, pertvarkydamas savo sklypo reljefą, privalo užtikrinti, kad paviršinės nuotekos nepatektų į gretimus žemės sklypus. Paviršinės nuotekos sklype turi būti nuvedamos į išleistuvą sklypo lietaus nuotakynu ar reljefo paviršiumi, latakais ir panašiai, o iš sklypo - į komunalinį ar vietinį lietaus nuotakyną nuotekų išleistuvu. Iškasti grioviai ir kanalai nėra priskiriami statiniams, todėl juos galima įrengti prie sklypo ribos, neperžengiant sklypo ribos, be kaimyno sutikimo. Bet kokie statiniai neturi kliudyti paviršiniam vandeniui nuo gretimo žemės sklypo nutekėti.
Kai atstumas nuo sklypo ribos iki atraminės sienelės didesnis kaip 1 m, turi būti vertinamas sienelės aukštis, t.y., tos, kurių aukštis > 2 m, priskiriamos neypatingiesiems statiniams. Taip pat atkreipiame dėmesį, kad STR 1.05.01:2017 7 priede nurodyta, jog besiribojančių žemės sklypų (teritorijų) savininkų ar valdytojų rašytiniai sutikimai privalomi, kai atraminė sienutė statoma ant sklypo ribos arba kai įrengiama savo sklype, jei tokios sienutės bet kurios konstrukcijos bet kurio taško aukštis (matuojamas nuo žemės paviršiaus ties sklypų riba) didesnis už horizontalų atstumą nuo šio taško iki sklypų ribos.
